一、岸电情形简述

　　状元岙公司7、8#泊位有3台低压岸电箱（充电桩），
，，型号为JL-LVSC-HS-2250-450-WZ 3座 250A 低压岸电箱。
。每个岸电箱体装置配备 2 个 AC690V/250A 标准岸电专用插座，
，，单插座极限输出为200KW,双插座总输出不高于400KW。
。

　　二、岸电箱编号及码头位置

序号	岸电设施（名称编号）	码头位置
1	状元岙港区3#岸电桩（箱）（3300040000020012121102）	580m
2	状元岙港区4#岸电桩（箱）（3300040000020012110103）	690m
3	状元岙港区7#岸电桩（箱）（3300040000020012110104）	890m

• 状元岙7、8#泊位低压岸电插座箱主要手艺参数及要求

　　使用情形：

1. 情形温度:室内装备:0C~+40C。
   。室外装备:-20C~+50C
2. 相对湿度:不凌驾 95% (S45C时)不凌驾70% (>45C时)
3. 运行所在:无导电或爆炸灰尘，
   ，，无侵蚀金属或破损绝缘的气体或蒸汽

1. 海拔高度:1000 m

　　5)? 地动烈度: 7 度

　　额定电压:400V

　　额定电流:2*250A

　　额定频率：50Hz

　　输出插座:2 个 AC690V/250A 标准岸电专用插座

　　特殊条件:防沙尘、防潮、防盐雾等

　　防护品级:IP65

　　相关设置:电源指示灯、清静联锁装置、插头位置检测、加热器、加热器指示灯

　　外观巨细:1110*750*450

　　四、插头及插座

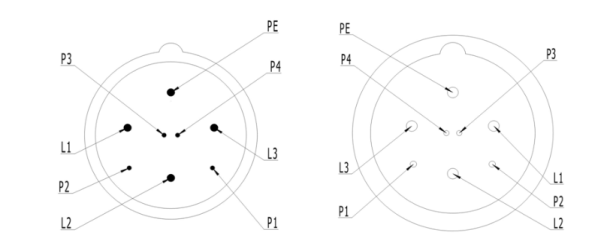

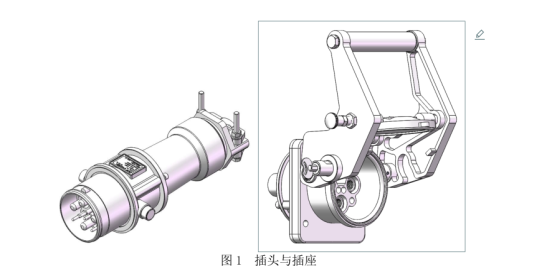

　　插头、插座如下示意图

　　

　　

电气附件通过P1和P3一组控制触头实现岸侧电气连锁，
，，通过P2和P4一组控制触头实现船侧电气连锁
