金洋岸电箱低压插座插头主要手艺参数及要求

　　岸电情形简述：

　　一、金洋公司1#2#3#泊位各有一台岸电箱（充电桩），
，，，，，电压AC380V,50HZ,插座型号为250A,一桩一电表二插座，
，，，，，单插座极限输出为160KW,双插座总输出不高于220KW.

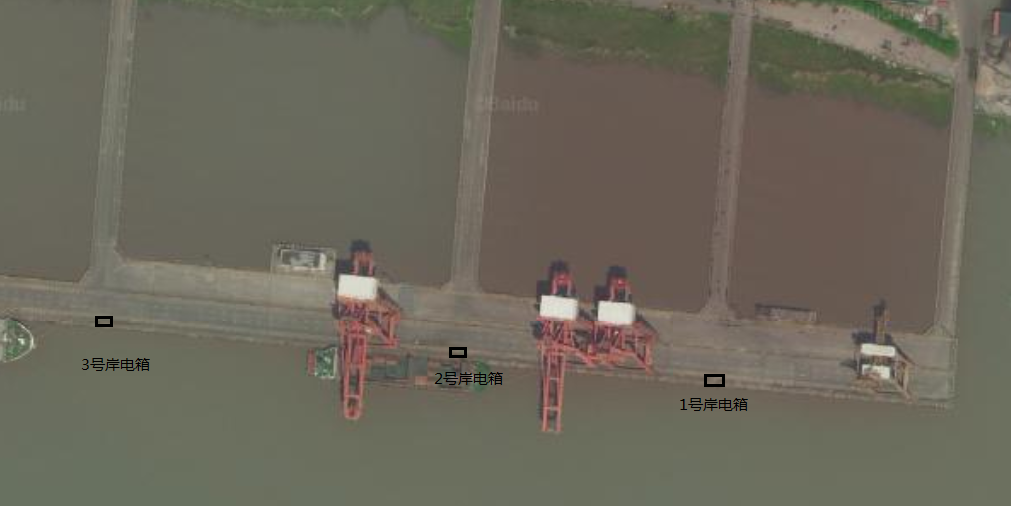

　　二、岸电箱编号及码头漫衍图

　　三、金洋岸电箱低压插座插头主要手艺参数及要求

1. 额定电压:380V。。
2. 额定频率：50Hz。。
3. 额定电流: 250A。。
4. 插头插座防护品级：不低于IP66。。
5. 插座具有机械清静装置。。
6. 插座型式：3个动力芯、1个地芯、4个控制芯。。
7. 插头插座具有接地触头和连锁触头，
   ，，，，，当插头插入插座时，
   ，，，，，接地触头应在其他触头接触前首先接触，
   ，，，，，联锁触头应在主触头接触后接触。。
8. 插头和插座须有机械锁紧清静装置，
   ，，，，，此装置在事情位置上可锁定毗连。。
9. 插头插座供电端为插孔形式，
   ，，，，，受电端为插针形式。。
10. 插头插座的插针和插孔应具有优异的接触压力，
    ，，，，，毗连可靠。。
11. 切合GB/T 11918.5-2020工业用插头插座和耦合器　第5部分：低压岸电毗连系统(LVSC系统)用插头、插座、船用毗连器和船用输入插座的尺寸兼容性和交流性要求》。。

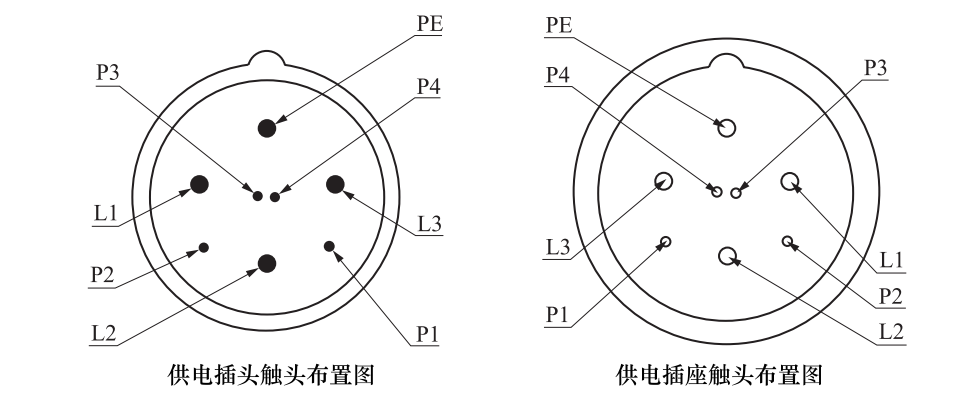

12. 低压插头、插座如下示意图：

    　　



    　　



　　13.电气附件通过P1和P3一组控制触头实现岸侧电气连锁，
，，，，，通过P2和P4一组控制触头实现船侧电气连锁。。
